引言

　　軟起動(soft start)是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置。軟起動與傳統減壓起動方式的不同之處是：

　　無沖擊電流

　　軟起動設備在起動電機時，電機起動電流從零線性上升至設定值。對電機無沖擊，提高了供電可靠性，平穩起動，減少對負載機械的沖擊轉矩，延長機器使用壽命。

　　軟停車功能

　　即平滑減速，逐漸停機，它可以克服瞬間斷電停機的弊病，減輕機械沖擊，避免泵類負載的水錘效應，減少設備損壞。

　　起動參數可調

　　根據負載情況及電網繼電保護特性選擇，可自由地?zé)o級調整至最佳的起動電流。

　　1.方案選定

　　最終與山東齊發藥業有限公司多方面溝通后，選用了我公司GSDQ系列高壓水電阻軟起動器?，F(xiàn)場設備主要參數如下：

　　電動機型號：ASZK-LDAO4(美國)

　　額定功率：1100KW

　　轉速：2965rpm

　　額定電壓：10KV

　　額定電流：75.7A

　　全壓起動電流倍速：7.2倍

　　電動機星點是否打開：否

　　電動機負載：離心式壓縮機(制冷機組)

　　2.工作原理

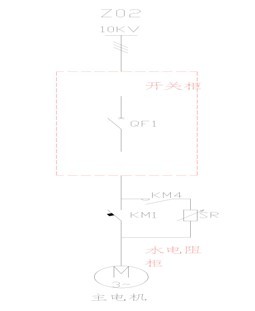

　　高壓開關柜合閘后，水電阻起動器PLC(可編程控制器)接收到其輔助常開接點閉合的信號(稱起動指令)，經排列成PLC邏輯判斷后，起動器按程序運行。這時，伺服電動機帶動傳動機構及電極板向下移動，與定極板的距離逐漸減小，兩極板間的電阻值逐漸減小，主電動機逐漸加速，當動極板運動到最下端時，阻值接近為零，短接真空開關工作，使主電動機全壓運行，同時動極板向上移動到最上端，為下一次起動做好準備。

　　3.設計特點

　　本項目采用的GSDQ系列高壓水電阻軟起動器具有以下特點：

　　1)可恢復性好

　　水箱熱容量大，能連續起動，不會燒毀，維護簡單。即使電阻液蒸發掉部分，也可補充清水恢復其性能。

　　2)無諧波污染

　　本裝置的使用不會產生高次諧波，免除對電網的污染。

　　3)起動電流可控制(起動過程可控制)

　　根據負載實際工況，通過調整、配制電液的濃度來改變電阻值的大小，還可通過調整動定極板的間距來改變電阻值的大小，同時通過PLC程序控制電流負反饋等方法，達到控制起動電流的目的。

　　4)起動時間可調整

　　根據現場實際工況和用戶要求，可通過修改PLC控制程序、調整動極板的起動初始位置及調整傳動電動機轉速來改變動極板的行程時間，達到調整電動機起動時間的目的。

　　5)起動過程平滑，起動運行切換無沖擊

　　動極板的線性運動使串接水電阻阻值線性減小，從而使電動機的起動過程均勻、平滑、無級;起動完成切換瞬間，水電阻阻值趨近于零，故切換時對電網不會產生電流沖擊，對機械傳動系統不會產生機械沖擊。

　　6)電流閉環控制

　　電流負反饋閉環控制可控制電動機的恒電流起動，縮短起動時間。

　　4.結束語

　　自GSDQ系列高壓水電阻軟起動器在齊發藥業投入使用以后，設備運行狀態良好，完全達到了預期效果，經濟效益明顯。
